こんにちは、RYOです。
筆者は最近マイホーム購入について考え始めた３０歳なりたての住宅ド素人です
「高気密住宅」をひたすら褒めまくった前回の記事に続いて、
[sitecard subtitle=関連記事 url=https://ryo-yasukawa.com/high-airtight-kimitsu-ichijo/ target=”_blank”]
本記事では「計画換気の大切さ」について書いていきたいと思います。
換気の重要性
さて、前回の記事で高気密住宅は「すき間が少ない」ことで、余計なすき間から外部の不快要素が流入しにくいというお話をしました。
高気密住宅の話をすると必ずと言っていいほど、
高気密になれば空気が動かないから息苦しくなるんでしょ？
と考える人がいます。
しかしそれは完全なる誤解です。
高気密にすればするほど住居内の換気効率が上がり、より新鮮な空気を屋内に取り込むことができるんです！
ここで一度、換気の重要性をおさらいしようと思います。
そもそも換気とは？
日常生活で当たり前に使っている「換気（かんき）」ですが、大前提として言葉の定義をおさらいしておきましょう↓
室内の汚染空気を新鮮な外気と交換すること。
（コトバンク換気より抜粋）
ですよね～って感じですよね(;・∀・)
チッチッチッ・・・タイムアップ！
室内の汚染空気とはこういうものです↓
粉塵(ふんじん)、有害ガス、細菌などの有害物質や、臭気、煙などの不快物質、および室内で発生する熱、水蒸気によって汚染された空気
（コトバンク換気より抜粋）
わかりやすい例が、室内でタバコ吸われた時とかですよね↓
筆者は強烈な嫌煙家で、タバコの臭いを吸ったらマジで体調が悪くなります。
それもあって目の前でタバコ吸う人間にはめっちゃイライラします(-_-メ)
また、人間は呼吸するだけでCO２（二酸化炭素）という有害物質をまき散らしています↓
室内のCO２濃度が1000ppmを超えると換気不足と言われ（1000ppmはすぐ超えます）、二酸化炭素濃度が上がるにつれて
②眠気
③耳鳴り
④頭痛
⑤息苦しさ
などを感じるようになります。
だから車は外気循環にしないとすぐにCO2濃度が基準値を超え、強烈な眠気を感じ事故になるんですね
こういった理由からも換気は人間が生きる上で非常に重要な役割を果たしているのです。
参考ブログ↓
２４時間換気が義務化された理由
現在の法律（＝建築基準法）では、１時間で家中の空気を０.５回入れ換えることができる換気設備を導入することが義務となっています。
つまり２時間に一回は家中の空気をマルっと入れ換える換気能力を備える必要があるのです。
皆さんは「シックハウス症候群」って聞いたことありますか？
住宅に使われる建材から化学物質（＝有害物質）が揮発することにより、室内の空気が汚染され、居住者に様々な体調不良を引き起こす現象のことです。
その症状は、目がチカチカする、鼻水、のどの乾燥、吐き気、頭痛、湿疹など人によってさまざまです。
こうした症状が多発したことから２００２年７月１日に建築基準法が改正され、
・クロルピリホスの使用禁止
・ホルムアルデヒドを発散する建材の使用制限
・換気設備の設置が義務化
など、シックハウス症候群を防ぐための新しい法律が２００３年７月１日より施行されたのです。
こういった理由から、現在の住宅は２時間に一回家の空気を入れ換えれる換気能力を持った換気設備が２４時間稼働しているのです(｀・ω・´)ゞ
換気方法の種類
２４時間換気は法律で定められていますが、一口に「換気」と言っても実は以下の４種類に分けられるんです↓

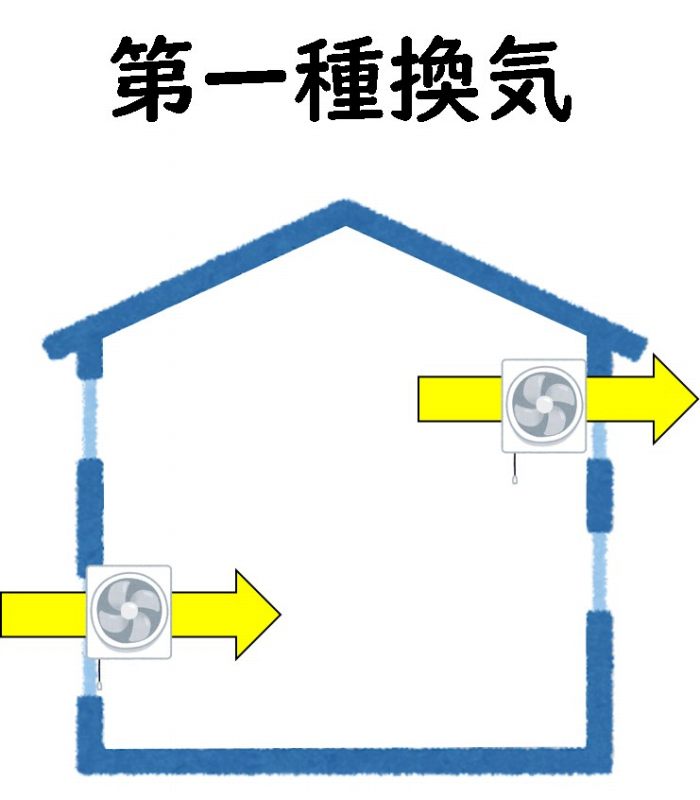

・第一種換気

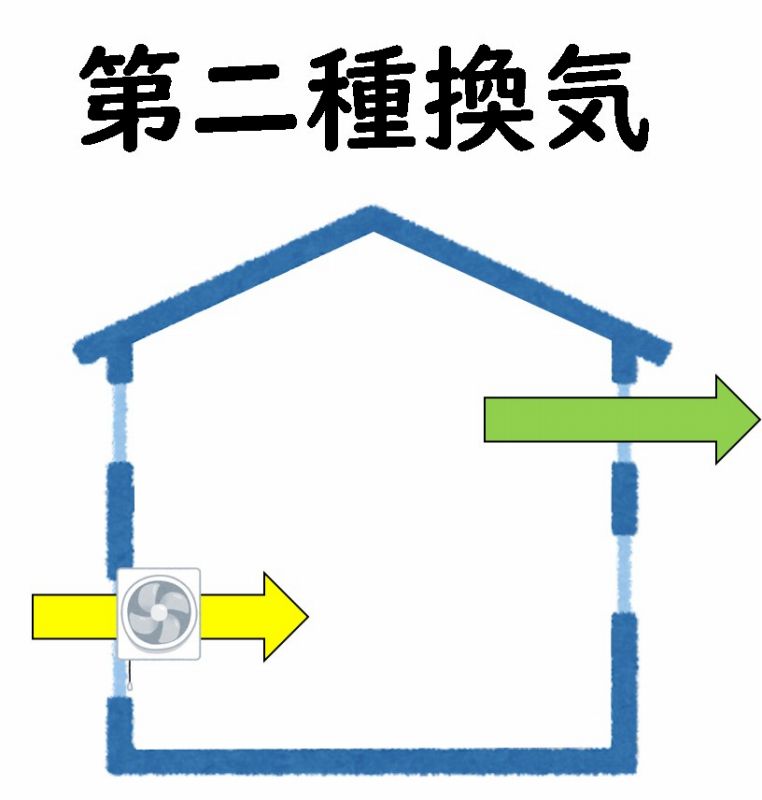

・第二種換気

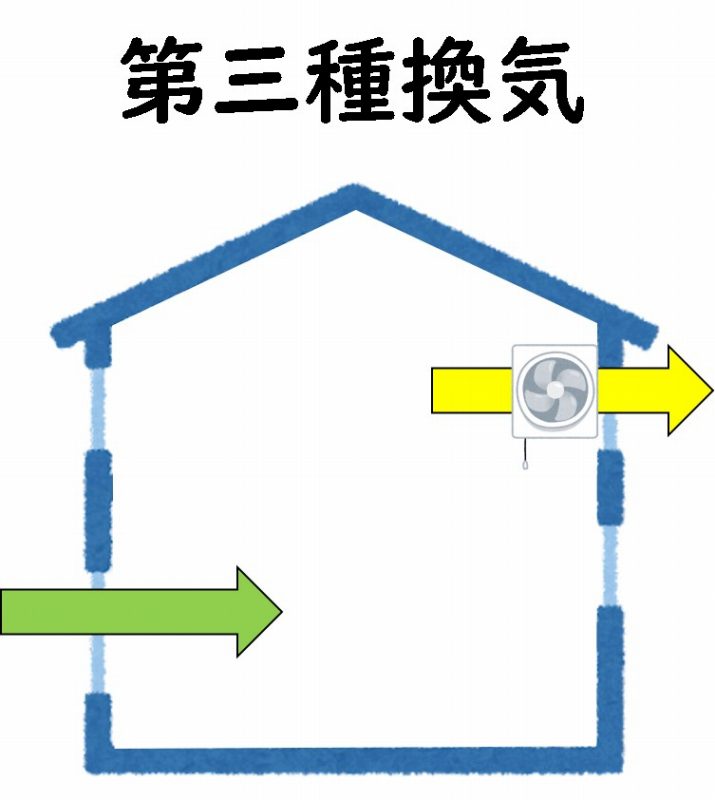

・第三種換気
・第四種換気
・・・。
ん、キレよか？（笑）
と、字面だけ見たら完全に意味不明なんですが、実際の中身は全く難しく無いのでザっと説明しますね(∩´∀｀)∩
まず大前提で覚えておいて欲しいことがあります↓
それが、換気は機械で強制的に行う「機械換気」と自然に身を任せる「自然換気」に分けられるということです。
イラストにするとこうです↓
黄色矢印は機械で強制的に行う機械換気を表し、緑色矢印は自然に身を任せる自然換気を表しています。
上の図に日本語を加えるとこうです↓
なーんとなくご理解頂けましたでしょうか？(ノД`)・゜・。
誤解を恐れずに言えば、そりゃあ第一種換気システムが最も優れている換気システムだと筆者は思っています。
次ページでは、「日本の住宅では第一種換気と第三種換気しか使われない！？」について解説します。
日本の住宅では「第一種換気」と「第三種換気」のみ！
先ほど、第一種換気から第四種換気まで４種類紹介しましたが、一般的な住宅で使われる換気方法は第一種と第三種のみなんです！！！
後ほど軽く説明しますが、第二種換気システムは手術室やクリーンルームに使われますし、第四種換気はもう今後は使われない（※）でしょう。
※だって法律で毎時０.５回家の空気を入れ替えるための24時間換気の導入が決まってますから。
では、第一種換気と第三種換気のメリット・デメリットをお伝えします↓
第一種換気のメリット・デメリット
| メリット | デメリット |
| 機械で給排気するので換気効率が良い | 機械で給排気するので初期費用もランニングコストも高い |
| 熱交換器のおかげで冷暖房負荷が低い | こまめなメンテナンスが必要 |
第一種換気は、給排気を機械でするので➀初期費用と②ランニングコスト、③フィルターの定期的な交換代など、（第三種換気と比べて）お金はかかります！！！！
しかしそのぶん換気効率は高い（機械なので確実）ですし、第一種換気を導入する方は給排気に熱交換器を通すことがほとんどなので（後述します）、不快な外気を屋内に入れないので冷暖房負荷が低い（つまり光熱費が安い）です。
将来的な省エネ住宅には遅かれ早かれ必ず熱交換器付きの第一種換気システムが導入されると筆者は思います。
第三種換気のメリット・デメリット
第三種換気はその真逆です↓
| メリット | デメリット |
| 初期費用もランニングコストも安い | 排気だけ機械でするので換気効率が悪い |
| メンテナンスがほぼ不要 | 外気を直接室内に入れるので冷暖房負荷が高い |
第三種換気は排気のみを機械で行うので、給気の際には外気の不快な温度のまま給気されることになります。
夏はジメジメした蒸し暑い熱気が涼しい室内に、冬は乾燥した冷気が暖かい室内に侵入しますΣ(ﾟДﾟ)
エアコンでいくら室内を快適な環境にしても、給気の際に熱交換していない外気が室内に入るので、やはりエアコンは常に頑張らないといけません（＝つまり光熱費は高くなります）
しかし（第一種換気と比べて）➀初期費用や②ランニングコスト、③フィルターの交換代がとにかく安いです。
現在最も主流となっている換気システムがこの第三種換気です。
第二種換気の使い道は？
第二種換気は手術室やクリーンルームで使われる。
業界素人の筆者は、どれだけ頭をふり絞ってもその理由がわかりませんでしたが、調べてみるとあっけなく解決しました（笑）
興味がある方はその理由をご確認ください。
ってことで続きを読む
①機械で強制的に室内に給気される。
②室内が正圧になる。
③つまり、室内の気圧が上がり、室内の空気は常に外に出ようとする。
④扉を開けた途端に室内の空気が外に出る。
⑤つまり扉を開けてもホコリやウイルスが室内に入り込まない。
⑥安心安全衛生的♡
手術室やクリーンルームはとにかく衛生的にする必要があるんです！！！
ドアの開閉と同時に余計な物質を室内に入れないための換気システムなんですね。
これが第三種換気の場合どうなるでしょう？
➀強制的に屋外に排気される。
②室内が負圧になる。
③つまり室内の気圧が下がり、室外の空気は室内に入り込もうとする。
④扉を開けた瞬間にホコリやウイルスが室内に入り込む。
⑤めっちゃ不衛生
こういった理由から、第二種換気システムはクリーンルームや手術室など衛生管理が必要な部屋において採用されているのです。
ダクト式とダクトレス
ここまで、４種類の換気システムを紹介しましたが、実はさらに各換気方式は「ダクト式」と「ダクトレス」に分けられるんです。
| ダクト式 | ダクトレス | |
| メリット | 各部屋の換気をコントロールしやすい | メンテナンス不要で安い！ |
| デメリット | ダクトのメンテナンスを怠った場合、 ダクト内にカビや埃が溜まる | 家全体を換気するのが難しい |

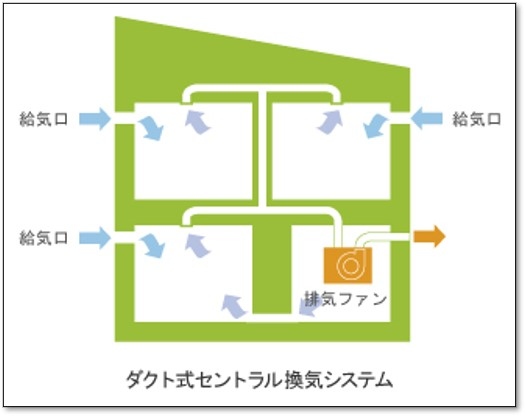

ダクト式は天井裏とかに給気と排気のダクトが張り巡らされており、各部屋を効率よく換気できます。

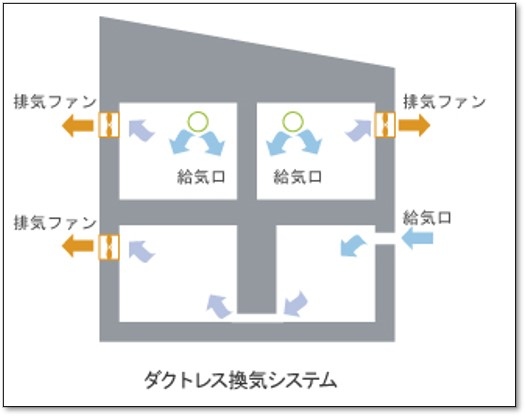

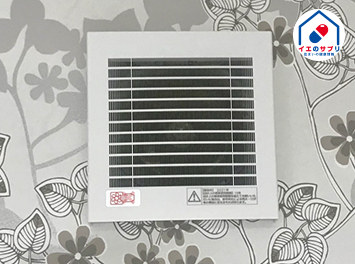

ダクトレスはよくある壁付けの換気扇を指し、家全体を換気するのは難しいです。
（出典：第三種排気型換気システムの種類）

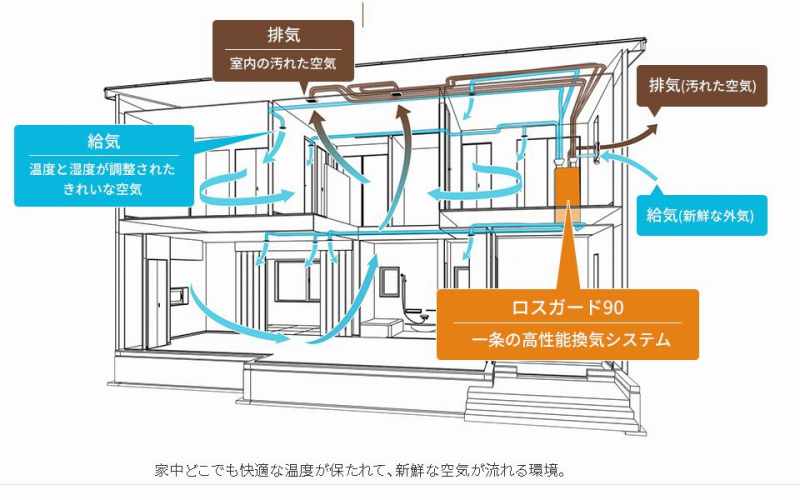

下の画像は一条工務店の熱交換器付き第一種換気システムのイラストです、ご覧ください↓
（出典：熱交換換気システム「ロスガード 90」）
こちらはどう見てもダクト式ですよね。
各部屋に給気口と排気口が付いており、確実に家全体を換気してくれる仕様になっています。
ダクトレスの場合、家の壁に換気扇を付けて、その換気扇から家中の空気を引っ張って換気しないといけいないので、実際に家中が換気されているかはかなり疑問です。
参考ブログ↓
気密と換気効率
さて、では気密性と換気効率の関連性を紐解いていきたいと思います！
結論から言っちゃうと、低気密な住宅では効率の良い換気はできません！
つまり低気密住宅ほど室内の汚れた空気が換気されていない、ってことです。
悲しいかな、これが現実です。

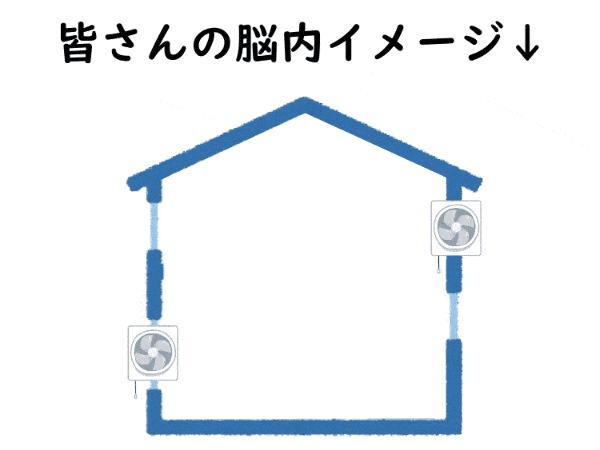

皆さんが思い描いている換気とはこういう感じでしょう↓
屋外の新鮮な空気が１００給気されると同時に、排気口から室内の汚染された空気が１００排気されると。
しかし現実は全くもって違うのです（笑）
低気密住宅の換気効率
こちらのグラフをご覧ください↓
（出典：高気密住宅の誤解を解消！）

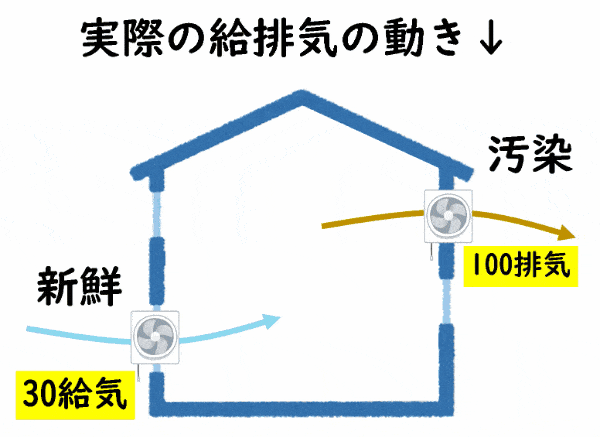

Ｃ値が２.０（＝すき間が多い）の住宅の場合、なんと給気口から給気されるのは３０％にも満たないのです！！！
（Ｃ値２.０の低気密住宅の場合）１００排気しても、計画通りの場所（給気口）から給気されるのはわずか３０％で、残りの７０％は家中のすき間から入り込みます。
いえ、皆さんのお気持ちはよくわかります。
いや、残りの７０％がすきま風でも別にいいやん。
結局は１００％の新鮮な外気が室内に入っているんだから
これですよね？
しかしそこにも落とし穴があるのです。
それが＂Short Circuit＂（ショートサーキット）という現象です。
つまり換気口と換気口周辺のすき間との非常に短い区間のみ空気が行き来し、換気が完結するってことなんです↓
皆さんの頭の中では給排気の空気の動きはこうなっていませんか↓？
しかし現実は全く違います。
排気口近くのすき間から外気が入り込み、汚染空気を押し出すこと無くそのまま排気口から排気されます(;´Д｀)
上の図ではピンク色の線は１本だけですが、実際は排気口近くのすき間というすき間からすきま風がビュービュー入り込みます↓
このように、ショートサーキットを起こすと室内は全く換気されていませんよね？
例えば有害物質で充満している部屋を換気する場合、どう窓を開けますか？
以下のどちらかを選んでください↓
絶対に対角ですよね？
こんな感じで、排気口の近くにすき間が多いとショートサーキットが起きてしまうので、換気されない汚染空気が室内に残るんです。
ショートサーキットに関して、別の画像をお借りしました↓
（出典：正しい換気の為の気密性 C値が高いと生じるショートサーキットって？）
このように、低気密住宅だとショートサーキットを起こしてしまい、「室内を常に新鮮な空気にする」という換気の大原則から外れてしまうんです(´・ω・`)
ここまで話して、勘の鋭い方はこう感じたはずです↓
いや、それは第三種換気の場合やろ？
低気密住宅でも第一種換気を導入したら機械で100％給気して100％排気できるやん？
確かに先ほどの画像では第三種換気の場合を示していました↓
給気口は自然換気となっています。
しかし、やはり第一種換気にしても同じことなのです(ノД`)・゜・。
給気口近くのすき間から排気され、排気口近くのすき間から給気されるショートサーキットが起こるのです↓
第一種換気が第三種換気より気密の影響を受けにくいのは間違いありませんが、やはり気密は重要です。
換気について、とてもわかりやすかったブログがあったので紹介しておきます↓
高気密住宅の換気効率
さて、ここまで話して低気密住宅ではどうあがいても換気効率が上がらない、つまり健康に害があるということがわかりました。
では高気密住宅の場合はどうなるのでしょうか？
先ほどのグラフをご覧ください↓
実は高気密住宅の最低基準とも言われるＣ値１.０でも、換気効率は５０％なのです(;・∀・)
Ｃ値０.５の高気密住宅でも換気効率は６６％なのです…
第一種換気か第三種換気かに拘らず、Ｃ値はできるだけ小さくなるように気密施工を頑張りましょう！
次のページでは最後の項目「第一種換気システムと熱交換器」のお話をしようと思います。
第一種換気と熱交換
「省エネ住宅を目指すなら絶対に熱交換式の第一種換気を」の理由をご紹介します。
例えば第三種換気の場合、給気口は自然換気なので外気が直で屋内に入ってきます。
真夏はこれの逆になります。
そこで第一種換気の登場です↓
さきほどお出しした一条工務店の換気システム「ロスガード９０」という、全熱交換型第一種換気システムを例に熱交換器を説明します↓
（出典：熱交換換気システム「ロスガード 90」）
まず、熱交換型第一種換気の場合、給気口と排気口は同じ位置にあり、それぞれの空気を熱交換して給排気します↓
（出典：熱交換換気システム「ロスガード 90」）
では実際に上の画像を使いながら熱交換型第一種換気システムについて勉強しましょう！
（別に夏でも冬でもどちらでもいいんですが）今回は冬の場合で考えるので、室内が２０℃、屋外が０℃とします٩( ”ω” )و
一条工務店の「ロスガード９０」は熱交換率が９０％なので、屋内の温度２０℃のうち９０％の１８℃分を外から来た０℃の空気に渡します。
➀新鮮な空気（０℃）は、
②汚れた空気（２０℃）から９０％の熱（１８℃）を受け取り、
③新鮮な空気（１８℃）として屋内に給気され、
④汚れた空気（２℃）が外へ排気されるのです。
こうした熱交換が常に行われているので、熱交換型の第一種換気システムは省エネ住宅には欠かせないのです。
おわりに
さて、面白くない話を長々とすみませんでした。
結論として、筆者は初期費用もランニングコストも高いと言われてるけど熱交換型第一種換気システムが必須だと思っているだけなんです。
決して第三種換気システムだからダメだ、と言ってるわけではありません。
一条工務店の建物は、ロスガード９０の全熱交換型第一種換気を備えているので、そういった観点から換気システムで悩む必要はありません。
とは言え、本当に熱交換率９０％が出るかは疑問らしいです（専門家調べ）
